1/2

<< /span>

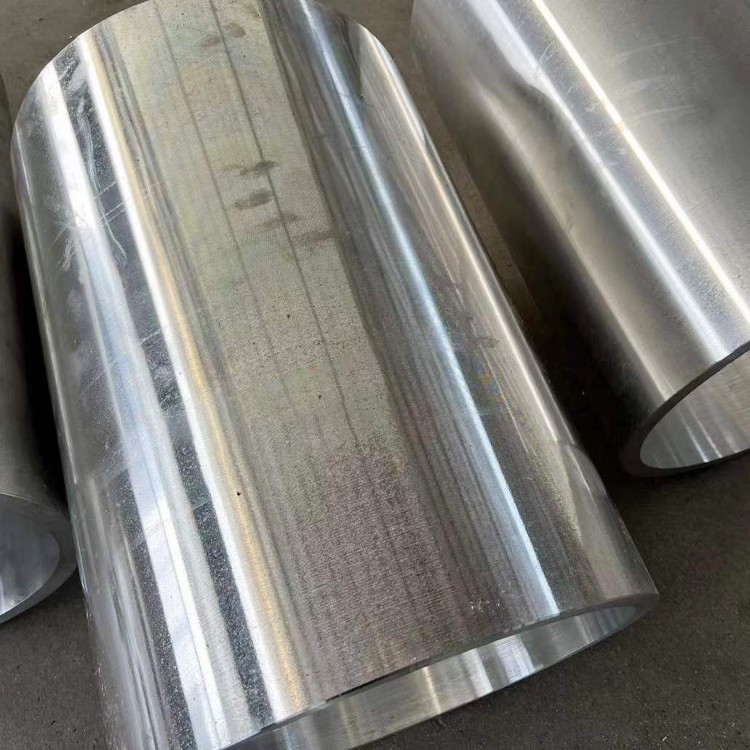

7050 paip aluminium diameter besar

7050 tiub aluminium diameter besar tergolong dalam kategori kekuatan tinggi, aloi yang boleh dirawat haba . ciri-ciri mereka adalah kekuatan yang luar biasa, rintangan untuk mengelupas kakisan, dan tegasan kakisan retak. Forgings . Alloys yang digunakan di bahagian -bahagian ini mesti mempunyai rintangan yang tinggi untuk menghilangkan kakisan, keretakan kakisan tekanan, ketangguhan patah, dan rintangan keletihan .

Hantar pertanyaan

1. Proses Komposisi & Pembuatan Bahan

7050 (AMS 4050m, ASTM B247) Paip diameter besar mempunyai sistem alloying tembaga-zink-magnesium yang dioptimumkan untuk aplikasi struktur kekuatan tinggi:

Kimia aloi:

Zink (zn): 5.7-6.7% (pengukuhan utama)

Magnesium (mg): 1.9-2.6% (pengerasan hujan)

Tembaga (Cu): 2.0-2.6% (Rintangan kakisan tekanan)

Elemen jejak:

Zirkonium (zr): 0.08-0.15% (penghalusan bijirin)

Besi (Fe): kurang daripada atau sama dengan 0.15% maksimum

Silikon (SI): kurang daripada atau sama dengan 0.12% maksimum

Mangan (MN): Kurang daripada atau sama dengan 0.10% maksimum

Proses pembuatan lanjutan:

Billet Pre-Heating: 430-480 ijazah (atmosfera argon)

Penyemperitan panas: 315-410 ijazah pada 100-350 mn akhbar daya

Ukuran cabutan sejuk: 15-30 pengurangan%

Stretch Straightening: 1-3% pemanjangan kekal

Rawatan Haba: T7451/T7651 Penuaan Proprietari

Kalibrasi: 3- Roll sistem saiz planet

Kemasan Surface: Micro-Peening (0.5-1.2 μm RA)

Disahkan kepada AMS-QQ-A -200/11 dan EN 754 standard dengan kebolehkesanan bahan digital penuh .

2. sifat mekanikal untuk struktur berat

Harta	T7451 Temper	T7651 Temper	Standard ujian
Kekuatan tegangan muktamad	510-550 mpa	530-570 mpa	ASTM E8
Kekuatan Hasil (RP0.2)	455-495 mpa	470-510 mpa	ASTM E8
Pemanjangan (%)	9-12%	7-10%	ASTM E8
Kekuatan patah Kic	32 MPA√m	29 MPA√m	ASTM E399
Hasil mampatan	480-520 mpa	500-540 mpa	ASTM E9
Kekuatan ricih	300-335 mpa	310-345 mpa	ASTM B565
Kekuatan Keletihan (10⁷)	160-185 mpa	180-205 mpa	ASTM E466
Kekuatan galas	840-890 mpa	860-910 mpa	ASTM E238

Mengekalkan lebih besar daripada atau sama dengan sifat mekanikal 90% pada suhu dari -55 darjah ke +125 darjah setiap ASTM E 21.

3. rawatan haba & kawalan mikrostruktur

Urutan penuaan proprietari:

Rawatan Penyelesaian: 477 darjah ± 5 darjah untuk 2-4 jam

Pelindapkejutan terkawal: polimer quench di 40-60 darjah /sec

Pelepasan Tekanan: Deformasi regangan 3%

Protokol Penuaan:

T7451: 107 darjah /8hr + 163 ijazah /30hr

T7651: 121 darjah /6hr + 177 ijazah /20hr

Ciri -ciri mikrostruktur:

Saiz bijirin: ASTM 6-7 (25-40 μm)

STRUKTUR STRUKTUR:

η '(mgzn₂) fasa: 10-30 nm

Al₃zr dispersoids: 5-15 nm

Ketumpatan dislokasi: 4-6 × 10¹⁰/cm²

Struktur sempadan bijian: diskret η-fasa

Recrystallization: Kurang daripada atau sama dengan 15%

Indeks tekstur:<1.5 random multiples

4. Spesifikasi dimensi untuk paip besar

Parameter	Julat standard	Toleransi ketepatan	Keupayaan khas
Diameter luar	200-1200 mm	± 0.15% OD	Sehingga 2500 mm
Ketebalan dinding	8-80 mm	+10%/-5% wt	3-150 mm tersedia
Panjang	3-20 m	+10 mm/-0 mm	Sehingga 30m Bahagian
Ovality	Kurang daripada atau sama dengan 0.8%	Kurang daripada atau sama dengan 0.3% (kritikal)	-
Lurus	1.0 mm/m	0.3 mm/m	-
Perpendicularity	Kurang daripada atau sama dengan 0.5 darjah	Kurang daripada atau sama dengan 0.2 darjah	-
Keseragaman dinding	±7%	±3%	-

Teknologi Pembentukan Lanjutan:

Spin membentuk untuk konfigurasi akhir

Aliran beralih untuk variasi ketebalan

Pengembangan letupan untuk peralihan saiz

Mandrel menjalin hujung flanged

Rawatan haba penyelesaian setempat

5. prestasi ketahanan alam sekitar

Keadaan	Penilaian Prestasi	Metrik utama	Kaedah perlindungan
Pendedahan semburan garam	Cemerlang	<0.002 mm/yr corrosion rate	Alodine 1200 rawatan
Tekanan kakisan	Baik	Threshold >150 MPa	T7451 Tempat Terlibat
Kakisan galvanik	Sederhana	<0.003 mm/yr when isolated	Pengasingan gentian kaca
Pendedahan atmosfera	Cemerlang	Persekitaran luar bandar 0.0001 mm/yr	Salutan penukaran kromat
Kelembapan yang tinggi	Baik	Tidak ada pitting selepas 3000hr	Anodizing (Jenis II)

Pilihan peningkatan permukaan:

Anodizing keras (50-70 μm, 500-600 hv)

Pengoksidaan Elektrolisis Plasma (PEO)

HVOF WC-CO Coating (1200-1400 HV)

Plating Nikel Elektroless (ENP)

Aluminium semburan termal (TSA)

6. sifat pemesinan & fabrikasi

Operasi	Bahan alat	Parameter yang disyorkan	Ketepatan dimensi
Penggerudian lubang dalam	Gundrills karbida	25-45 m/min, 0.05-0.12 mm/rev	± 0.05 mm
Pengilangan akhir	Tialn bersalut karbida	250-400 m/min, 0.1-0.3 mm/gigi	Ra 0.8-1.6 μm
Mengetuk	Taps HSS-E bersalut	8-15 m/min, titik lingkaran	Toleransi 6H
Membosankan	Bar cbn-tipped	150-250 m/min, 0.05 mm/rev	IT7 Gred
Trepanning	Pemotong PCD	60-100 m/min	Runout dinding ± 0.1 mm

Kelebihan machinability:

Pembentukan cip: cip pecah pendek

Kecenderungan Kelebihan Terbang: Rendah (Kelas B Per ISO 3685)

Keperluan daya pemotongan: 20-30% lebih rendah daripada keluli

Kawalan Tekanan Sisa: Pemesinan Cryogenic mampu

Kemasan permukaan biasa: RA 0.4-1.6 μm boleh dicapai

7. Teknologi Kimpalan & Sertai

Proses kimpalan optimum:

PAW POLARITY VALIABLE (VPPAW):

Semasa: 180-300 a

Kelajuan perjalanan: 100-250 mm/min

Pengisi: ER7037 (al-Zn-Mg)

Kimpalan Geseran Geseran:

Kelajuan gelendong: 350-600 rpm

Traverse: 80-200 mm/min

Down Force: 12-20 KN

Reka bentuk bersama khusus:

Sendi mekanikal kekuatan tinggi:

Kolar beralih dengan 1:15 tirus

Gangguan sesuai dengan bushings

Sistem ikatan pelekat:

Epoxy Novolac: 25 MPa pada 100 darjah

Polyurethane Methacrylate: 18 MPa

Sendi Dua Kimpalan:

Root Gap: 0.8-1.5 mm

Sudut alur: 60 darjah ± 5 darjah

Back-gouging: Penembusan penuh

8. sifat fizikal untuk aplikasi struktur

Harta	Nilai	Kepentingan struktur
Ketumpatan	2.83 g/cm³	Penjimatan berat 60% vs keluli
Modulus Young	71 GPa	Nisbah kekakuan-ke-berat
Nisbah Poisson	0.33	Pengagihan tekanan
Cte (20-150 ijazah)	23.6 μm/m · darjah	Keserasian terma
Kekonduksian terma	130 W/m·K	Pelesapan haba
Resistiviti elektrik	41.5 nΩ·m	Pelepasan statik
Kapasiti redaman	0.002	Pengurangan getaran
Kebolehtelapan magnet	1.00002	Perlindungan EMI

9. Ujian & Persijilan

Protokol ujian yang ketat:

Ujian Ultrasonik: 5-15 MHz Probes, AWS D1.2 Standard

Pemeriksaan semasa Eddy: 1-3% sensitiviti

Ujian Hydrostatic: Tekanan Reka Bentuk 1.5x

Ketangguhan Fraktur: Protokol ESIS TC24

Ujian Keletihan: 10 ⁷ Kitaran minimum

Analisis tekanan sisa: Kaedah difraksi sinar-X

Pensijilan komprehensif:

Akreditasi NADCAP AC7108

Sistem Kualiti ISO 9001/AS9100

PED 2014/68/EU Pematuhan

Kelulusan Jenis GL DNV

Pensijilan bahan ABS

MIL-DTL -45225 Pemeriksaan

10. Aplikasi Perindustrian

Sektor aplikasi utama:

Rangka kerja struktur aeroangkasa

Sistem tiub pelancaran peluru berpandu

Silinder hidraulik industri

Paip suntikan gas sektor tenaga

Boom dan lengan jentera berat

Pelepasan pendorong marin

Penyimpanan gas tekanan tinggi

Komponen struktur teleskop

Pengendalian & Penyimpanan:

Salutan VCI dengan Pek Desiccant

Pelindung akhir bukan logam

Pelana kayu di rak penyimpanan

Dasar Perhubungan Langsung yang Tidak Pernah Stack

Sistem Pengangkutan Kontena ISO

Cool tags: 7050 paip aluminium diameter besar, China 7050 Pengilang paip aluminium diameter besar, pembekal, kilang, စက်မှုလူမီနီယံအတုပြွန်, ခိုင်ခံ့သောအလူမီနီယံအတုပြွန်, အလူမီနီယံအတုပြွန် bespoke, စံအလူမီနီယံအတု tube, ချေး - ခံနိုင်ရည်ကိုခံနိုင်ရည်အလူမီနီယံအတုခိုးယူ, မော်တော်ယာဉ်လူမီနီယံအတုခိုးယူ
